Tecnología chilena para evaluación rápida en terreno de suelos, subrasantes y capas granulares

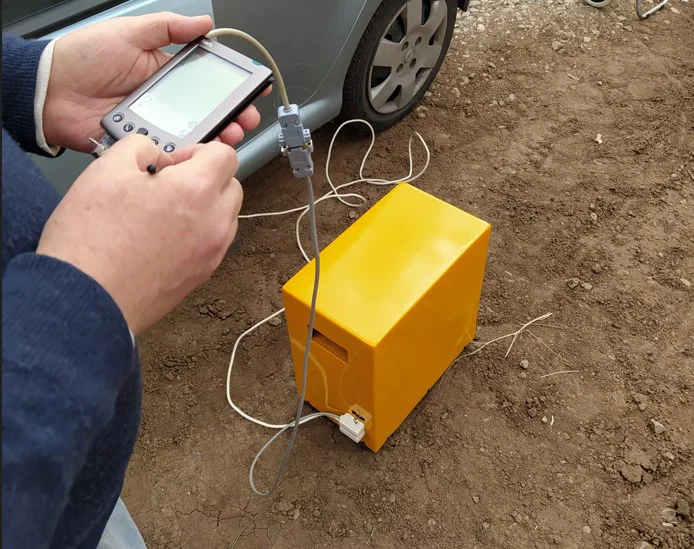

Equipo ChW en campaña de evaluación de suelos en terreno.
En obras viales, caminos mineros, plataformas industriales y proyectos de infraestructura, el control de compactación y la evaluación de capas granulares son actividades esenciales para asegurar el buen comportamiento de una estructura vial.
Tradicionalmente, una parte importante de estos controles se ha realizado mediante equipos nucleares de medición de densidad. Si bien estos equipos han sido ampliamente utilizados por la industria, su operación exige procedimientos especiales, permisos, transporte controlado, almacenamiento seguro, operadores autorizados y medidas de protección radiológica.
Frente a esta realidad, Asfaltotécnica ha desarrollado en Chile el Densímetro para Suelos No Nuclear ChW, una solución tecnológica orientada a la evaluación rápida en terreno de suelos, subrasantes y materiales granulares, sin utilización de fuentes radiactivas.
El ChW nace como una alternativa técnica para apoyar campañas de control, diagnóstico y seguimiento de compactación en terreno, especialmente en obras donde se requiere una medición práctica, rápida y segura.
¿Qué es el Densímetro para Suelos No Nuclear ChW?
El ChW es un equipo de evaluación mecánica no nuclear desarrollado para medir la respuesta dinámica de suelos y capas granulares en terreno.
A diferencia de un densímetro nuclear convencional, el equipo no utiliza material radiactivo. Su principio de trabajo se basa en aplicar una solicitación mecánica controlada sobre el terreno y registrar la respuesta del material evaluado.
Esta respuesta permite obtener un indicador asociado a la condición mecánica del suelo o capa granular, el cual puede ser utilizado en campañas de control comparativo, evaluación de compactación, diagnóstico de uniformidad y seguimiento de sectores críticos.
Desde el punto de vista práctico, el ChW puede entenderse como un densímetro para suelos no nuclear, orientado a apoyar el control técnico de materiales granulares y subrasantes en terreno.
Desarrollo chileno con apoyo de Corfo
El equipo fue desarrollado en Chile en el marco del proyecto Corfo Súmate a Innovar 20SN-129591, como parte de una línea de innovación aplicada a la ingeniería vial y al control de calidad de suelos.
El desarrollo permitió construir y evaluar un prototipo funcional, con validación inicial en laboratorio y pruebas de terreno. El objetivo fue avanzar hacia una tecnología no nuclear capaz de entregar información útil sobre el comportamiento de suelos y materiales granulares en condiciones reales de aplicación.
Este desarrollo forma parte de la línea de trabajo de Asfaltotécnica orientada a crear soluciones simples, aplicables y técnicamente defendibles para problemas reales de terreno.
Aplicaciones principales
El Densímetro para Suelos No Nuclear ChW puede utilizarse en campañas de evaluación y control en:
- subrasantes viales;
- bases y subbases granulares;
- caminos mineros;
- caminos no pavimentados;
- plataformas industriales;
- sectores de relleno compactado;
- obras de urbanización;
- caminos interiores de faenas;
- estudios comparativos de compactación;
- investigación aplicada en suelos y materiales granulares.
Su uso resulta especialmente interesante en proyectos donde se busca reducir la dependencia de equipos nucleares, simplificar la logística de control y disponer de una herramienta rápida para evaluación mecánica en terreno.
Ventajas de una tecnología no nuclear
El uso de una tecnología no nuclear para evaluación de suelos presenta ventajas operacionales relevantes:
- no utiliza fuentes radiactivas;
- no requiere manejo radiológico del equipo;
- reduce riesgos asociados al transporte y almacenamiento de fuentes nucleares;
- facilita campañas rápidas de medición en terreno;
- permite levantar información comparativa en distintos puntos de una obra;
- puede apoyar decisiones de control de calidad y diagnóstico;
- es aplicable a obras viales, mineras e industriales.
El ChW no se presenta como un reemplazo universal de todos los métodos tradicionales, sino como una herramienta técnica complementaria, especialmente útil para campañas de medición, control comparativo y evaluación de sectores representativos.
Evaluación inicial y correlación con densímetro nuclear
Como parte de su validación inicial, el equipo ChW fue comparado con mediciones realizadas mediante densímetro nuclear en distintos tipos de suelo, incluyendo una subrasante fina de baja capacidad de soporte, una grava de mediana compacidad y un material granular de alta densidad.
Los resultados obtenidos mostraron una alta correlación entre el indicador ChW y las mediciones de densidad seca obtenidas con densímetro nuclear, alcanzando un coeficiente de correlación R² = 0,98 y un error promedio estimado de ±83 kg/m³ en los rangos evaluados.
Estos resultados iniciales muestran el potencial del equipo para apoyar la evaluación de suelos y capas granulares en terreno, especialmente cuando se trabaja con materiales previamente caracterizados y dentro de campañas técnicamente controladas.

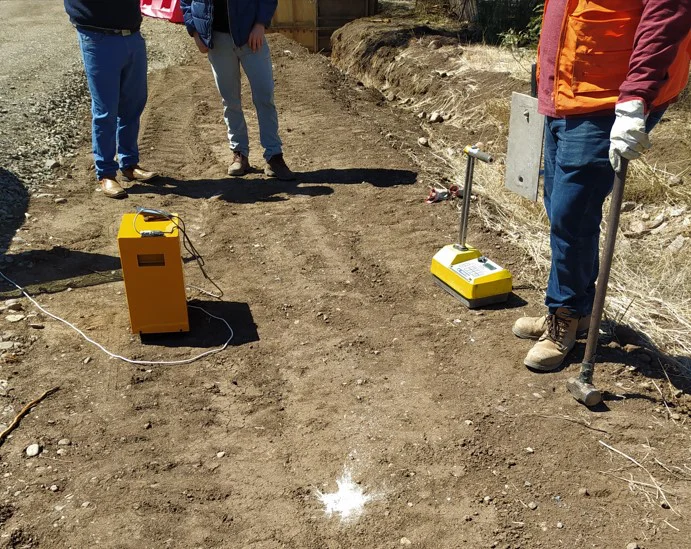

Campaña de validación en terreno del equipo ChW sobre suelo granular.
Profundidad efectiva de evaluación
Para efectos prácticos, la profundidad efectiva de evaluación del ChW se considera aproximadamente dentro de la capa superior de 0 a 20 cm, dependiendo del tipo de suelo, condición de humedad, rigidez, grado de compactación y calidad del apoyo del equipo.
Esta profundidad debe entenderse como una respuesta integrada del sistema suelo-equipo y no como una medición puntual a una profundidad fija.
En su validación inicial, las mediciones fueron comparadas con densímetro nuclear en modo de transmisión directa a 20 cm de profundidad, por lo que dicho valor se adopta como referencia práctica inicial para aplicaciones comparativas.
Modalidad de servicio y arriendo operativo controlado
Actualmente, el Densímetro para Suelos No Nuclear ChW se encuentra disponible bajo modalidad de:
- servicio técnico especializado;
- campañas de medición en terreno;
- evaluación comparativa de suelos y capas granulares;
- arriendo operativo controlado;
- apoyo a proyectos de innovación vial, minera o geotécnica.
Por tratarse de una tecnología desarrollada por Asfaltotécnica, su disponibilidad se realiza bajo condiciones controladas, con resguardo técnico del equipo, trazabilidad de uso y acompañamiento profesional.
Una alternativa chilena para el control de suelos
El Densímetro para Suelos No Nuclear ChW representa una línea de innovación desarrollada en Chile para responder a una necesidad concreta de la ingeniería vial: contar con herramientas de terreno más simples, rápidas y seguras para evaluar suelos y capas granulares.
Su aplicación puede ser especialmente valiosa en caminos mineros, obras viales, caminos no pavimentados, plataformas industriales y proyectos donde el control de compactación y la condición mecánica de los materiales resultan críticos para el desempeño de la infraestructura.
Asfaltotécnica pone esta tecnología a disposición de empresas, constructoras, laboratorios, instituciones y mandantes que requieran evaluar suelos y capas granulares mediante una alternativa no nuclear, práctica y desarrollada localmente.
Referencias técnicas
- Proyecto Corfo Súmate a Innovar 20SN-129591, desarrollo de tecnología no nuclear para evaluación de suelos y capas granulares.
- Informe de evaluación comparativa del equipo ChW frente a densímetro nuclear, Universidad Autónoma de Chile.
- Manual de Carreteras de Chile, especificaciones y criterios aplicables a suelos, subrasantes y capas granulares.
- Antecedentes técnicos internos de Asfaltotécnica sobre desarrollo, validación inicial y aplicación controlada del equipo ChW.
Lectura relacionada:
Biblioteca Técnica Asfaltotecnica
También puedes revisar otras publicaciones técnicas relacionadas con innovación vial, control de materiales, caminos mineros y tecnologías desarrolladas en Chile.
Descarga de documento:
Puedes revisar y descargar la hoja de especificaciones técnicas del Densímetro para Suelos No Nuclear ChW a continuación.
